Pozycja okna w ścianie

Prawidłowa pozycja i montaż stolarki w ścianie – jednowarstwowej, dwuwarstwowej, trzywarstwowej.

Projektując budynek nleży prawidłowo okreslić prawidłowe miejsce montażu stolarkiokiennej w murze. Zła pozycja okna i wadliwe połączenie stolarki z murem, zpowoduje duże straty cieplne poprzez mostki termiczne o grzybie itp. nie pisząc. Dlatego tak bardzo istotny w procesie zakupu stolarki jest jej prawidłowy montaż.

Zakładając temperaturę wewnątrz pomieszczenia + 20? C oraz wilgotności 50 % temperatura płaszczyzny przegrody okiennej wewnątrz powinna być większa niż 13?C.

Warunek ten wynika z krzywej punktu rosy – poniżej 13?C następuje tworzenie się pleśni (czerwona izoterma), a poniżej 10?C pojawia się kondensacja pary wodnej – punkt rosy (niebieska izoterma).

Poniżej przedstawię przebieg izoterm na łączeniu okna z murem.

Wytyczne do obliczeń:

• Temperatura zewnętrzna -5? C, temperatura wewnętrzna +20?C
• Izoterma niebieska +10?C, Izoterma czerwona +13?C,
• Okna Schuco SI 82, szyba potrójna U=0,7 W/m2K, ciepła ramka.

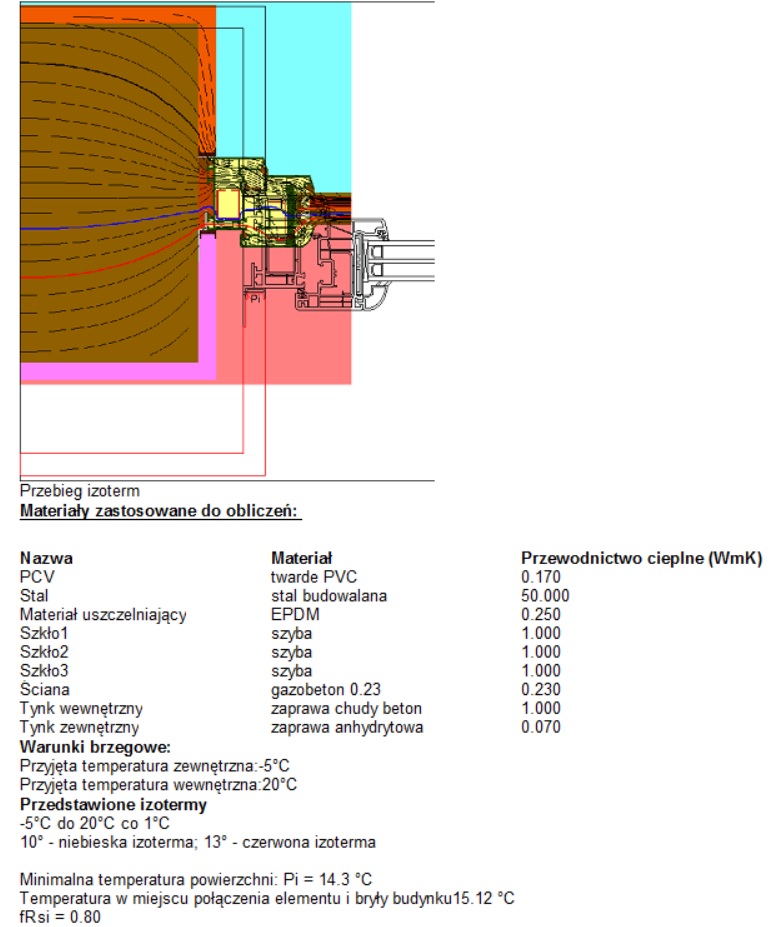

 1. Ściana jednowarstwowa z gazobetonu 380 mm bez ocieplenia.

Jedynym prawidłowym montażem okna jest posadowienie w osi ściany.

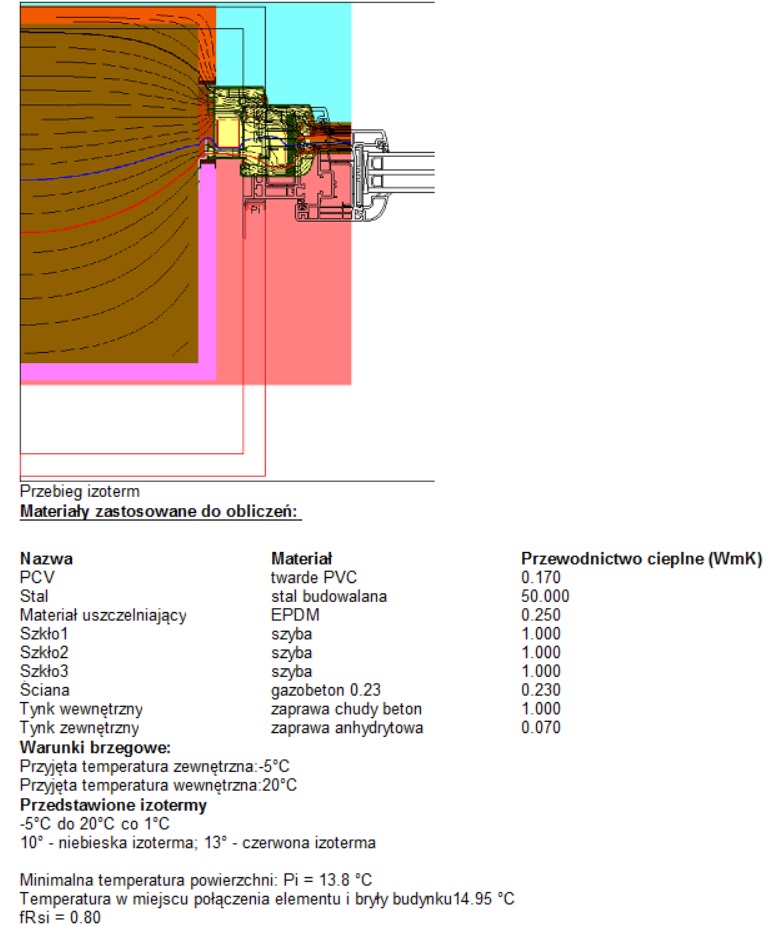

Poniżej okno wysunięte na zewnątrz.

Po przesunięciu okna do zewnatrz wyraźnie widzimy słabsze współczynniki dla temperatury powierzchni jak i temperatury połączenia okna z murem.

2. Ściana dwuwarstwowa z gazobetonu 240 mm + ocieplnei 150 mm. Rama okienna zakryta ociepleniem.

Najcześciej projektowana ściana. Możemy zamontować na lico z murem,  możemy okno wysunać po za lico 1,5 cm bez dodatkowych kosztów lub zamontować w warstwie ocieplenia w sytemie kotem JB-D, Knelsen lub w Mowo.

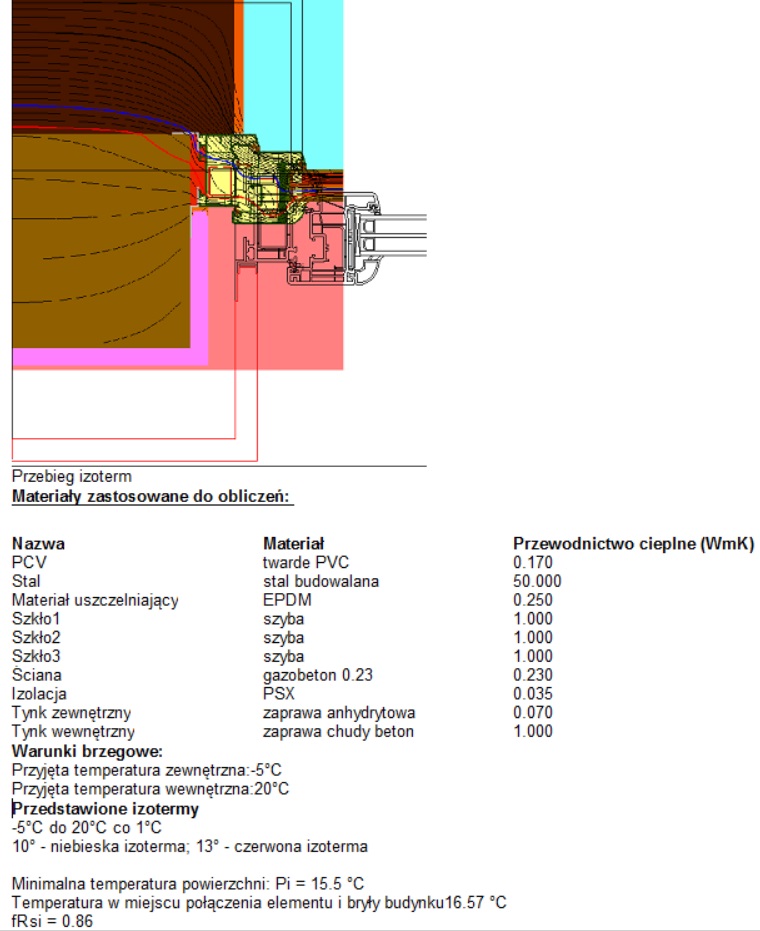

Pierwszy sposób bardzo popularny na lico z murem.

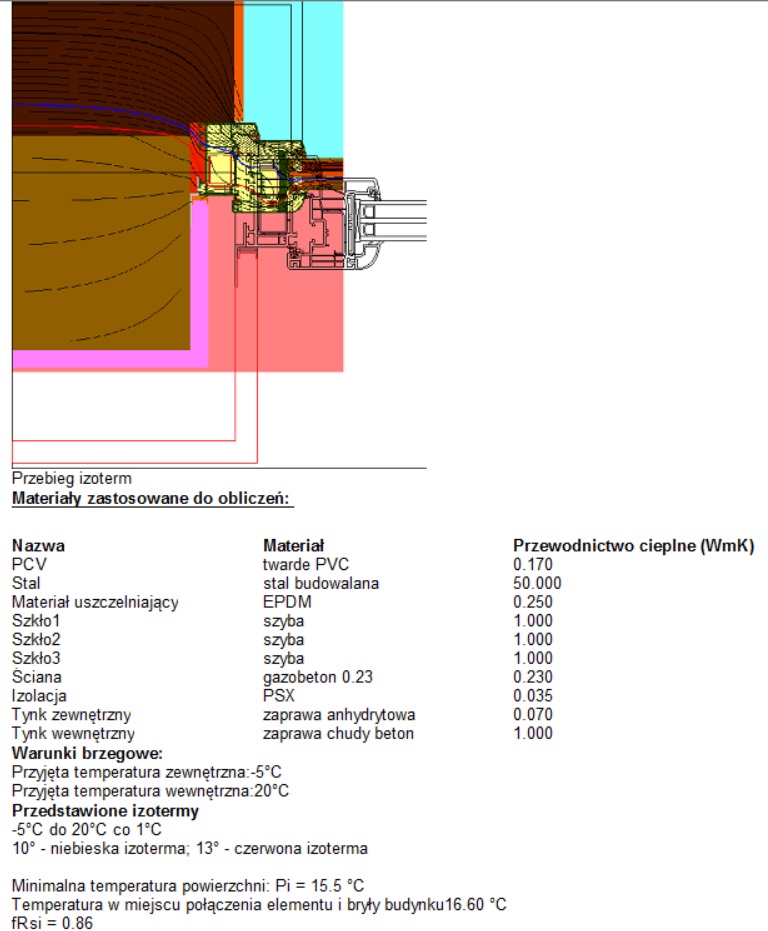

Drugi sposób wysunięcie okna do 15 mm na standardowej kotwie bez dodatkowych kosztów w przypadku naszej firmy. Proszę zwrócić uwagę, że to tylko 15 mm a temperatura połączenia okna z murem jest wyższa.

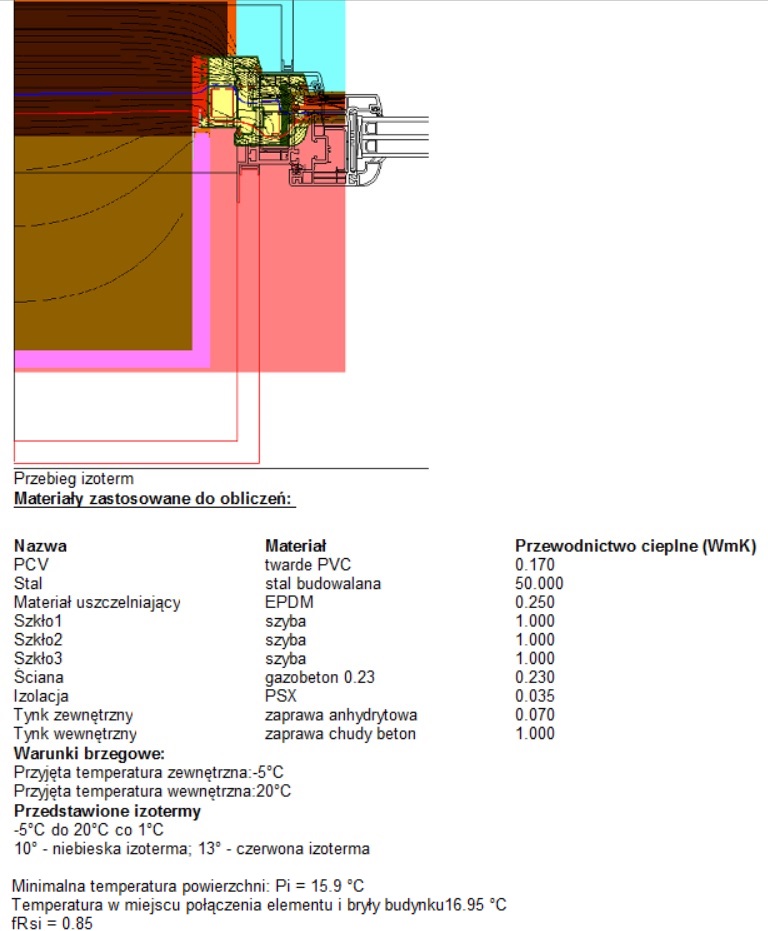

Trzeci sposób z wysunięciem w warstwie ocieplenia. Najlepszy, ale i najdroższy sposób montażu okna. Współczynniki temperatury najwyższe. Do wyliczeń przyjołem ocipelnie 150 mm ze wzgledu na ograniczenia programowe. W większości do tego typu montaży stosuje sie ocieplenie 200 mm. Co z tym idzie jest jeszcze większa korzystna różnica na temperaturach.

W tym przypadku juz ewidentna poprawa temperatur. Na pierwszy rzut okna temperatura powierzchni przy tradycyjnym montazu 15,5?C, tu mamy 15,9?C różnica 0,4?C. Jeżeli teraz policzymy tą różnice na czas pamiętając, że mamy 7-8 sezonów grzewczych to wcale nie jest tak mało. Naszym zdaniem przed wyborem stolarki temat do przeanalizowania. Na rynku okiennym w wiekszości przypadków sprzedawcy odradzają inwestowanie w montaż.  Bierze to się głównie z niewiedzy i braku przeszkolonych ekip monterskich. Różnice wychodzą czarno na białym więc nie jest tak, „że montaż nic nie daje”.

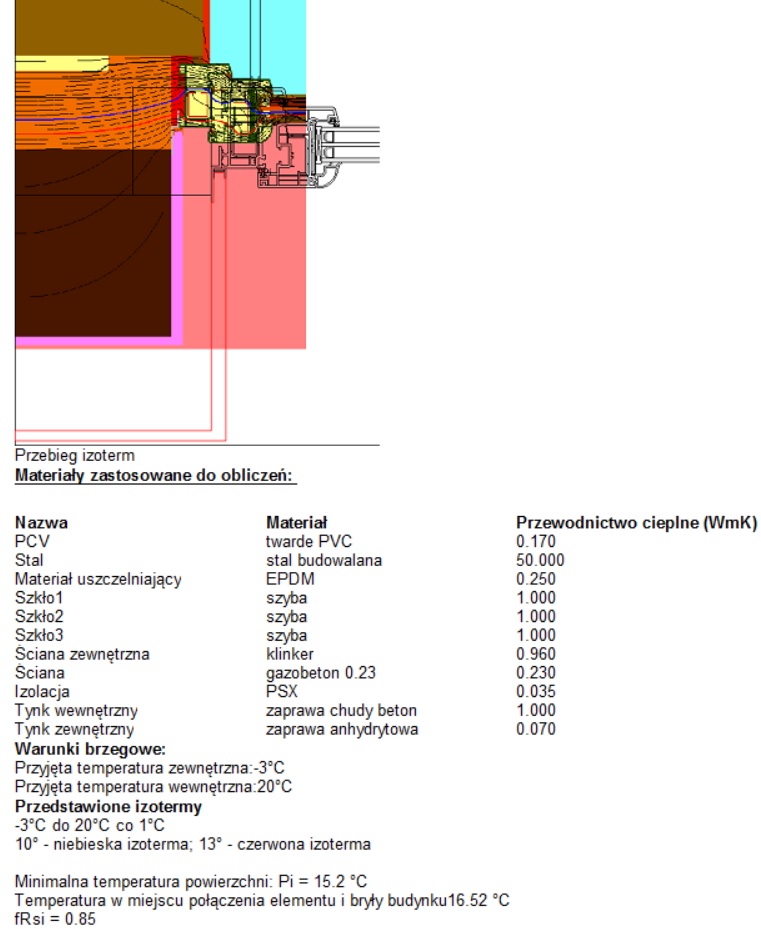

3. Ściana trzywarstwowa z gazobetonu 240 mm + ocieplnei 150 mm + klinkier 100 mm.

Stolarkę montujemy w wartsiwe ocieplenia na kotwach JB-D , Knelsen lub system Mowo.

W przypadku ściany trzywarstwowej ważne jest wykonanie tak trzeciej warstwy muru aby przykryła znaczna część ramy.
